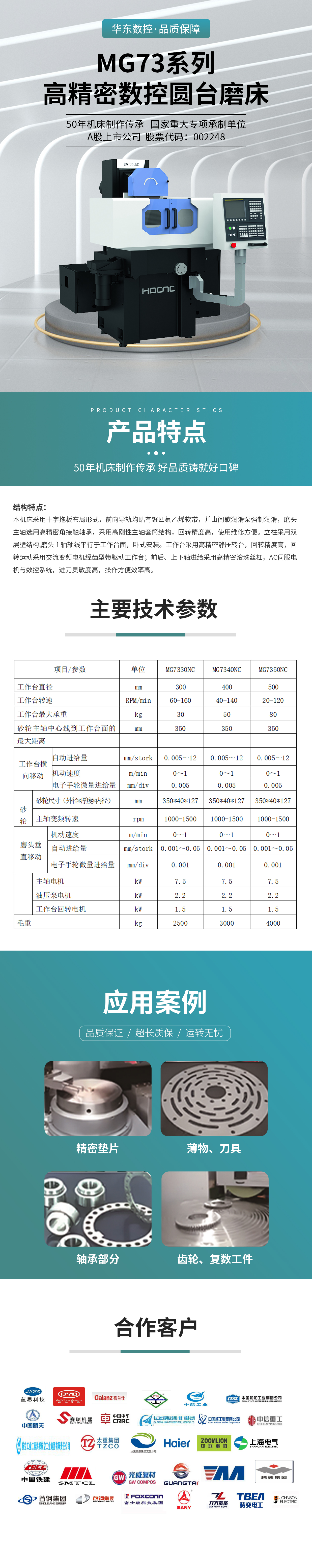

本機床采用十字拖板布局形式，前向?qū)к壘N有聚四氟乙烯軟帶，并由間歇潤滑泵強制潤滑，磨頭主軸選用高精密角接觸軸承，采用高剛性主軸套筒結構，回轉精度高，使用維修方便。立柱采用雙層壁結構,磨頭主軸軸線平行于工作臺面，臥式安裝。工作臺采用高精密靜壓轉臺，回轉精度高，回轉運動采用交流變頻電機經齒型帶驅動工作臺；前后、上下軸進給采用高精密滾珠絲杠，AC伺服電機與數控系統，進刀靈敏度高，操作方便效率高。
